Verstärker mit QB 3/300
alte Röhrenverstärker
Verstärker mit QB 3/300, ca. 180 W Ausgangsleistung
Röhrenbestückung: 2x QB3/300, 2x EL84, 2x ECC82, 2x EY88, 1x XT90 Bi-Metall Verzögerung, Details: 12Watt EL84 Gegentakt-Treiberstufe mit Zwischenübertrager, vollsymmetrische Vorstufe 2x ECC82, QB3/300 Tetroden Endstufe 1500V, M102B 250W-Kern Ausgangsübertrager, 5 Netztrafos, 2 Siebdrosseln, MP Kondensatoren UDSSR 1965, 100V und 4 Ohm Lastausgang, Gleichrichter wahlweise EY88 oder DCG1/250 durch verfügbare getrennte Heizwicklungen, Fassungen austauschbar, Bias für EL84 und QB3/300 einstellbar durch Potis vorne, negative Gittervorspannung durch Zwischenübertrager sekundär und Anodenspannung EL84 primär, Brummabgleich Heizung QB3/300 durch 25R 4W Dratpotentiometer (noch nicht auf Foto)

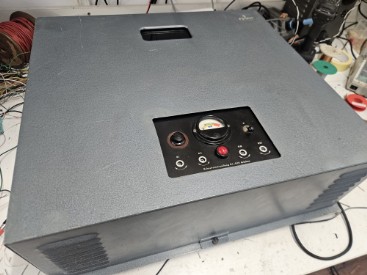

Verstärker im Gehäuse

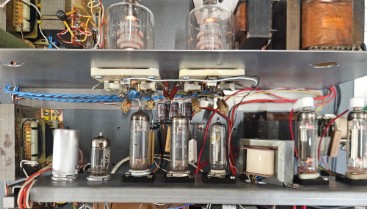

Innenansicht des Versärkers
oben die beiden QB 3/300
Das eingefügte Fenster als Schauglas für die beiden Endröhren

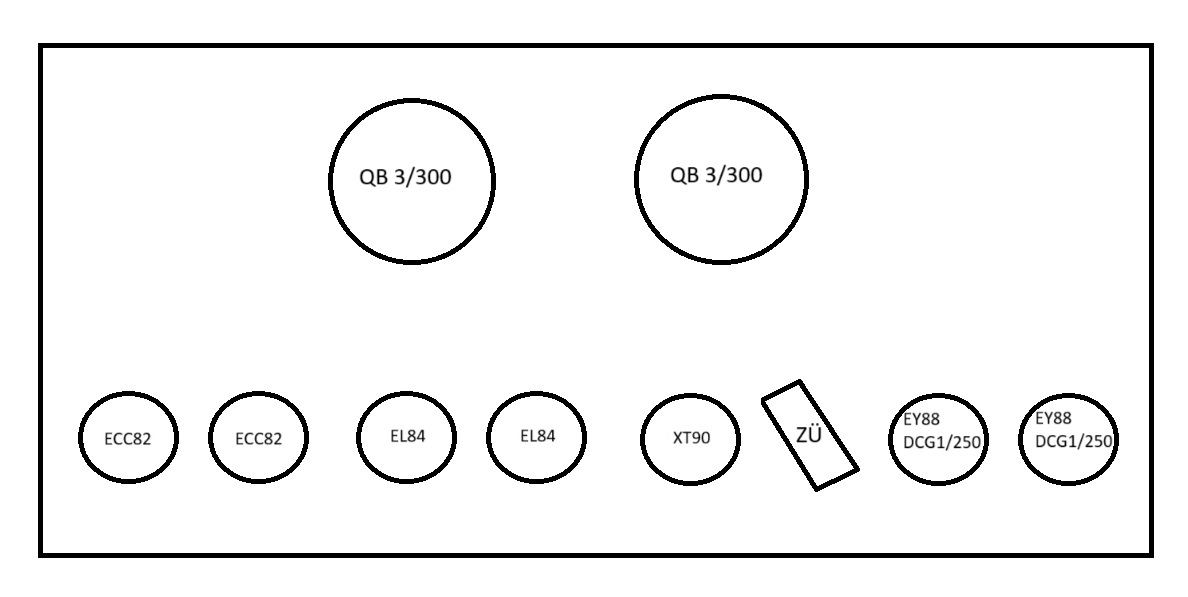

Der Röhrenplan des Verstärkers
(Zum Vergrößern, das Bild bitte anklicken.)
Testvideo
Testvideo
Testvideo
