High End Röhrenvorverstärker

Verstärker High End
Röhrenvorverstärker vom Radiomuseum Stemwede,

- mit 2x ECC81, 2x ECC82, 2x ECC83

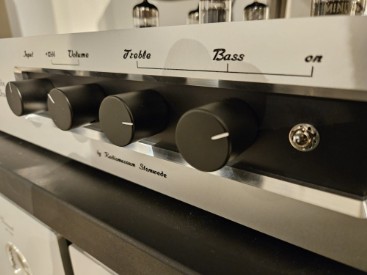

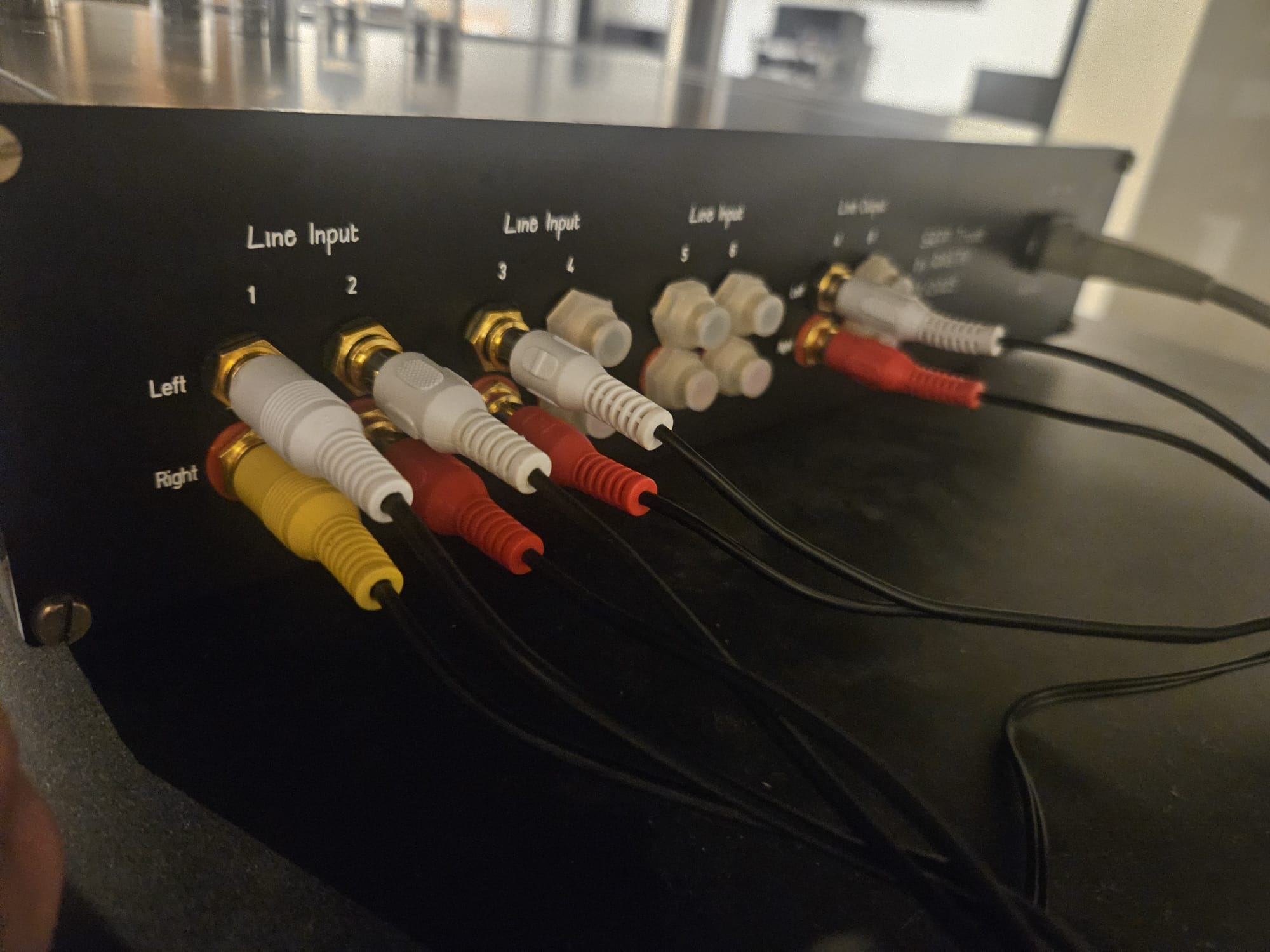

- umschaltbarer Eingang 1-6,

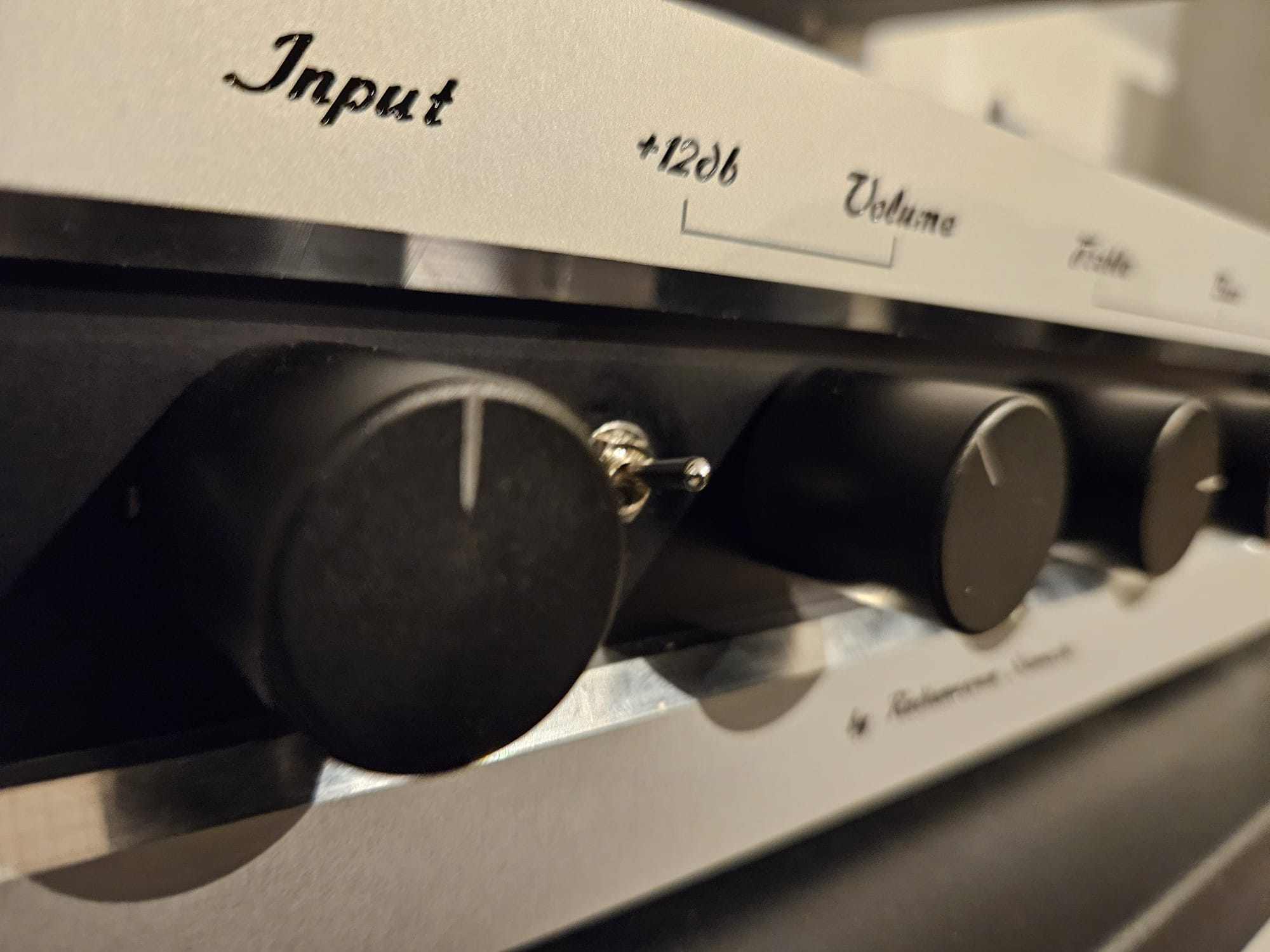

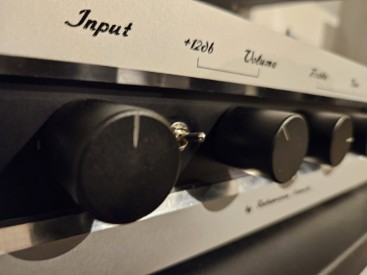

- umschaltbare Eingangsempfindlichkeit +12db,

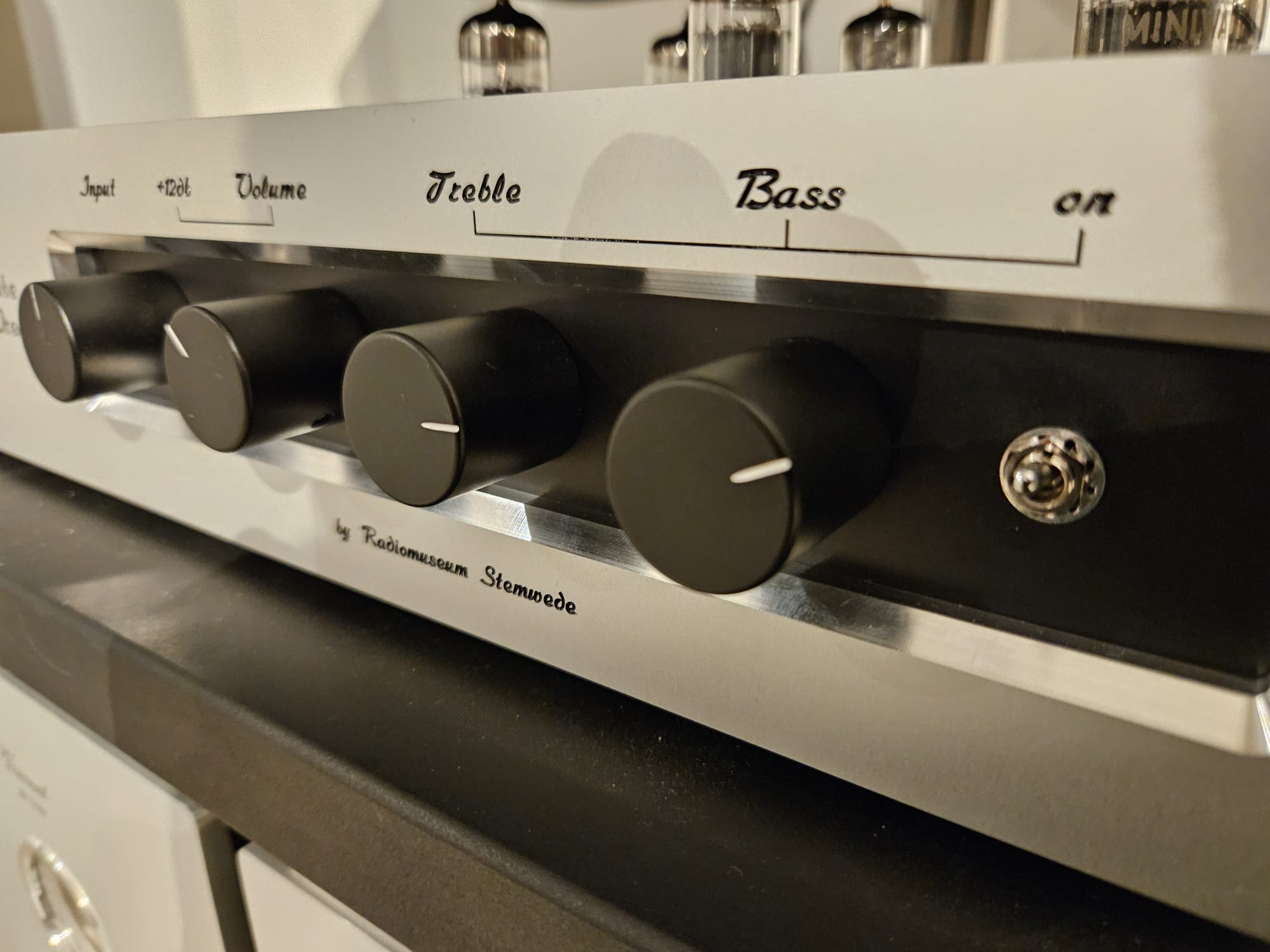

- umschaltbare Klangregelung.

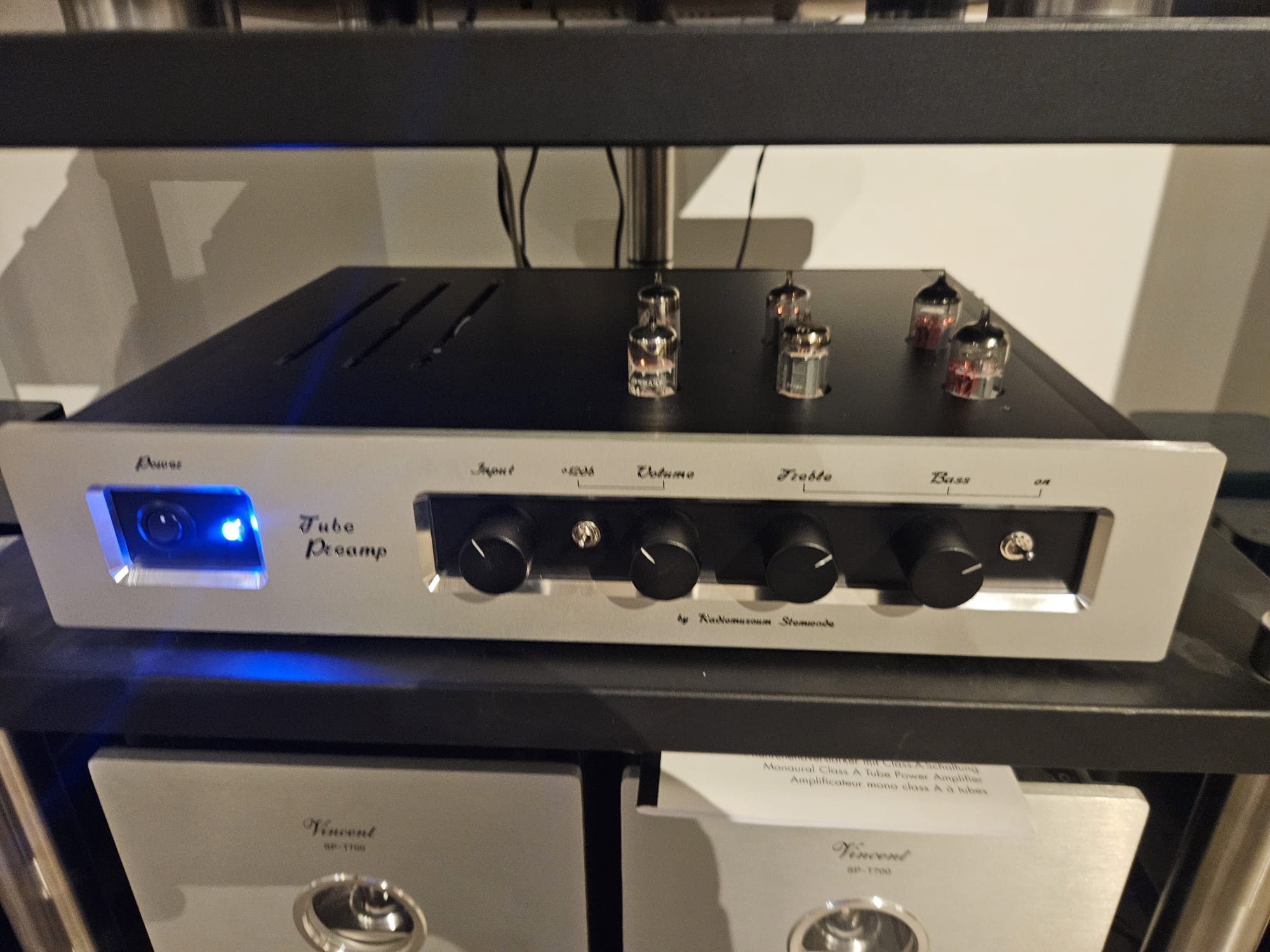

Der Röhrenvorverstärker
komplettiert nun die Reihe des Phonovorverstärkers und der beiden
845-Endstufen...

Röhren-Vorverstärker mit integrierter Netzteilversorgung
Technische Daten
* Netzteil auf der Platine integriert
* Gleichstromheizung (DC-Heizung)

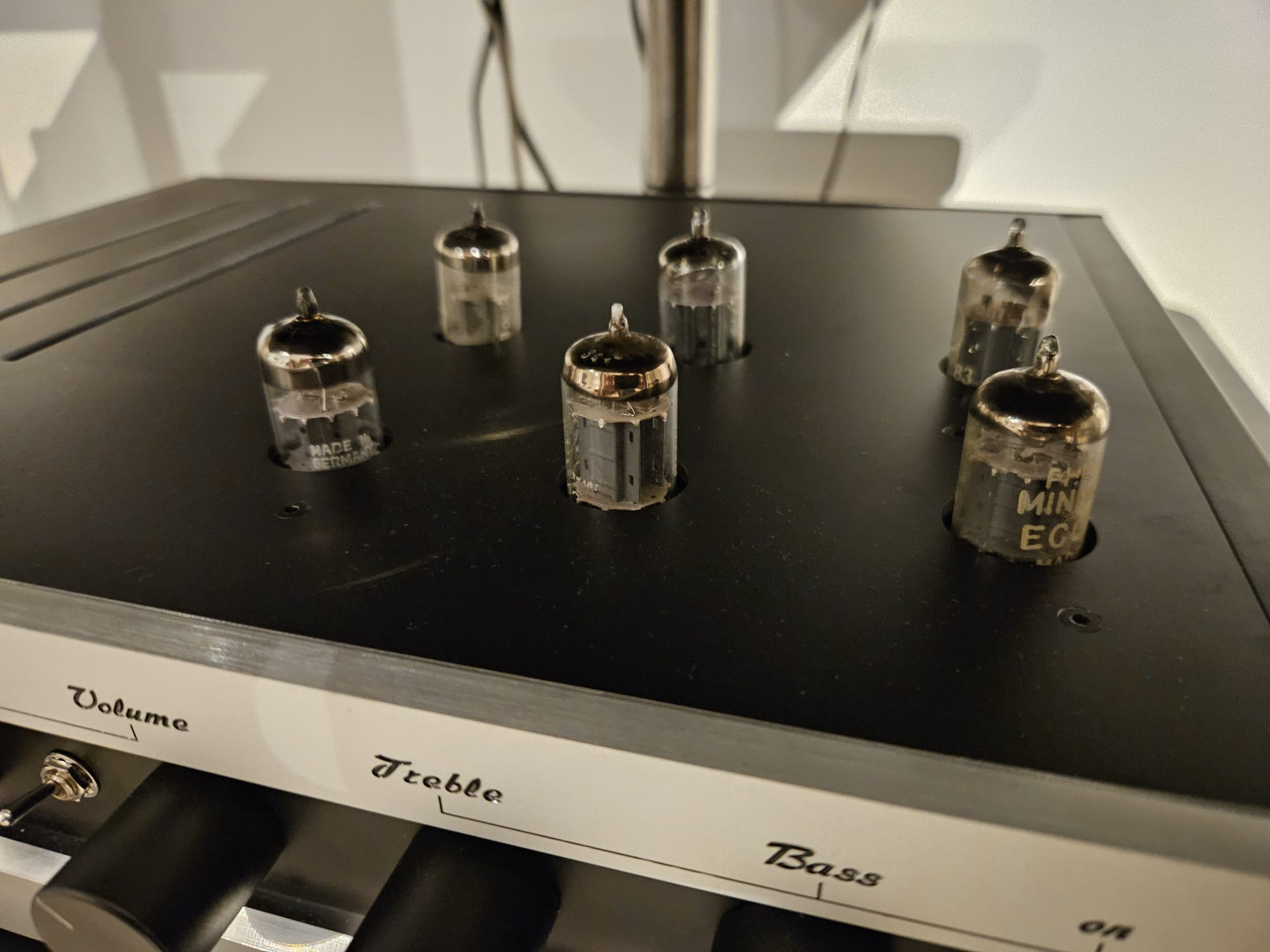

* Röhrenbestückung: 2× ECC83, 4× ECC81
* Lautstärkeregler: ALPS-Potis (Blue Series oder Standard)
* Klangregelung zuschaltbar, Regelbereich ± 14 dB
* Schaltbare Pegelanhebung + 11,2 dB (anpassbar, z. B. für RIAA oder Smartphone-
Quellen)
* Anodenspannung: 213 – 235 V AC / 40 mA
* Heizspannung: 9,3 V AC / 3,4 A
* Platine: 167 × 192 mm, 2-lagig, durchkontaktiert (FR4)
Beschreibung
Dieser klassische Röhren-Vorverstärker mit integrierter Klangregelung kombiniert
traditionelle Audiotechnik mit moderner Flexibilität.
Ein besonderes Merkmal der Schaltung ist die niederohmige Klangregelstufe und die
Möglichkeit, den Verstärkungsfaktor gezielt zu beeinflussen.
Die Regelstufe wurde von einer bewährten Transistor-Variante übernommen und für
Röhrentechnik angepasst. Durch die zuschaltbare Pegelanhebung lässt sich der Verstärker
optimal an moderne Signalquellen wie Smartphones oder Bluetooth anpassen, deren
Ausgangsspannung oft sehr niedrig ist. Per Schalter kann das Signal um bis zu + 12 dB
angehoben werden – der Wert ist über wenige Widerstände individuell anpassbar.
Aufbau und Schaltung

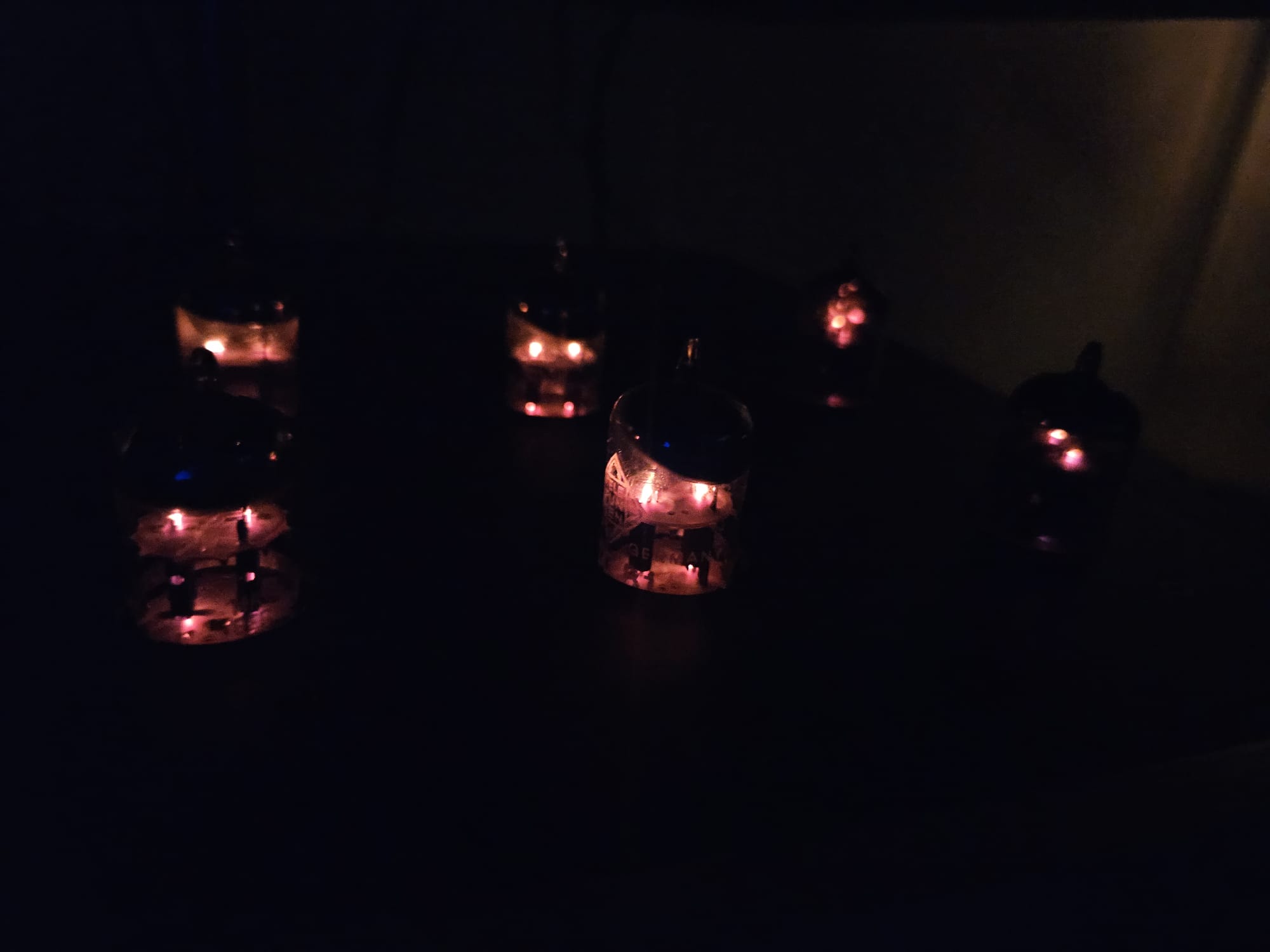

Alle Heizungen arbeiten mit Gleichstrom, um Brumm- und Störsignale wirkungsvoll zu
unterdrücken.
.
In Mittelstellung der Klangregler ergibt sich beim Umschalten keine wahrnehmbare
Lautstärkeunterschied.
Schaltungsprinzip
Die Vorstufe (ECC83) arbeitet als Kathodenfolger, die Klangregelung und Ausgangsstufe
(ECC82 und ECC81) sind als SRPP-Stufe (Shunt-Regulated Push-Pull) aufgebaut.
Fazit:
Ein vielseitiger, kompakter Röhren-Preamp mit integriertem Netzteil, DC-Heizung,
zuschaltbarer Klangregelung und einstellbarer Pegelanhebung. Ideal für Hi-Fi-Anwendungen,
RIAA-Vorstufen oder moderne Signalquellen mit geringem Ausgangspegel.
Wir verwenden den Vorverstärker mit unserer RIAA Röhren Phono Vorstufe. Welche mit
2xECC82 und 2xECC83 bestückt ist.
