Verstärker mit QB 3/300 (Siemens)

alte Röhrenverstärker
Verstärker mit 2x QB 3/300 (Siemens), ca. 180 W Ausgangsleistung

Röhrenbestückung: 2x QB3/300, 2x EL84, 2x ECC82, 2x EY88, 1x XT90 Bi-Metall Verzögerung, Details: 12Watt EL84 Gegentakt-Treiberstufe mit Zwischenübertrager, vollsymmetrische Vorstufe 2x ECC82, QB3/300 Tetroden Endstufe 1500V, M102B 250W-Kern Ausgangsübertrager, 5 Netztrafos, 2 Siebdrosseln, MP Kondensatoren UDSSR 1965, 100V und 4 Ohm Lastausgang, Gleichrichter wahlweise EY88 oder DCG1/250 durch verfügbare getrennte Heizwicklungen, Fassungen austauschbar, Bias für EL84 und QB3/300 einstellbar durch Potis vorne, negative Gittervorspannung durch Zwischenübertrager sekundär und Anodenspannung EL84 primär, Brummabgleich Heizung QB3/300 durch 25R 4W Dratpotentiometer.


Verstärker im Gehäuse

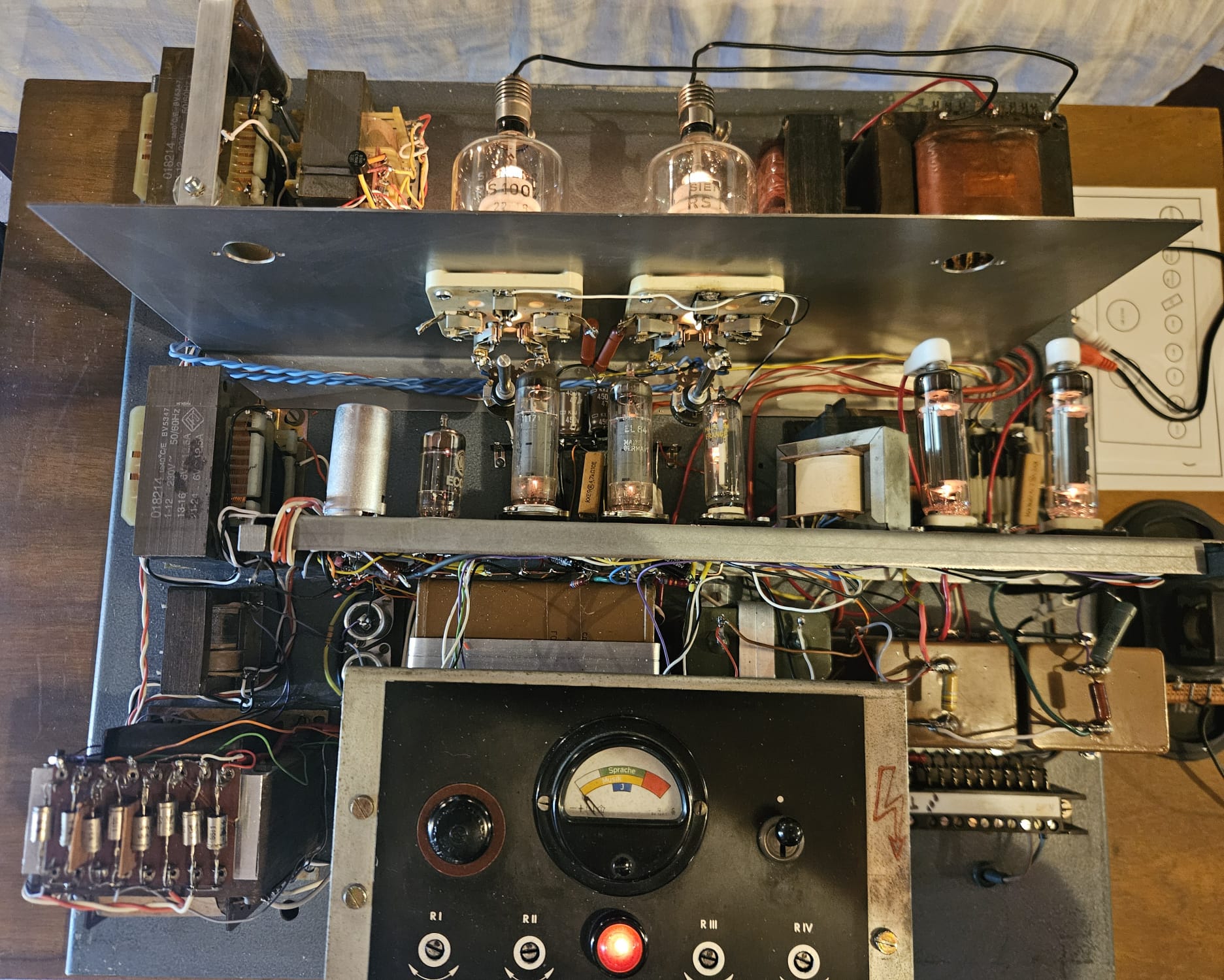

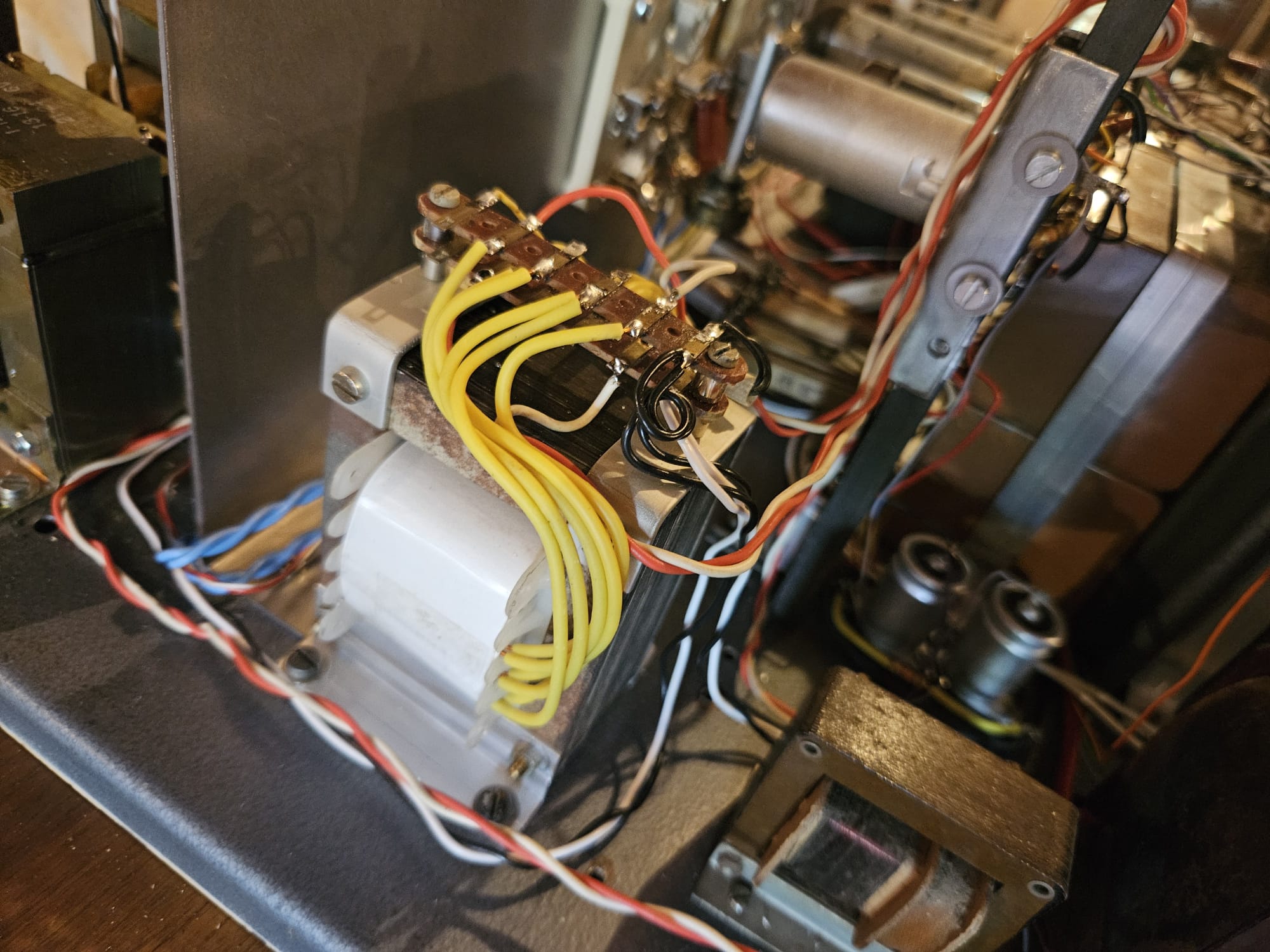

Innenansicht des Versärkers

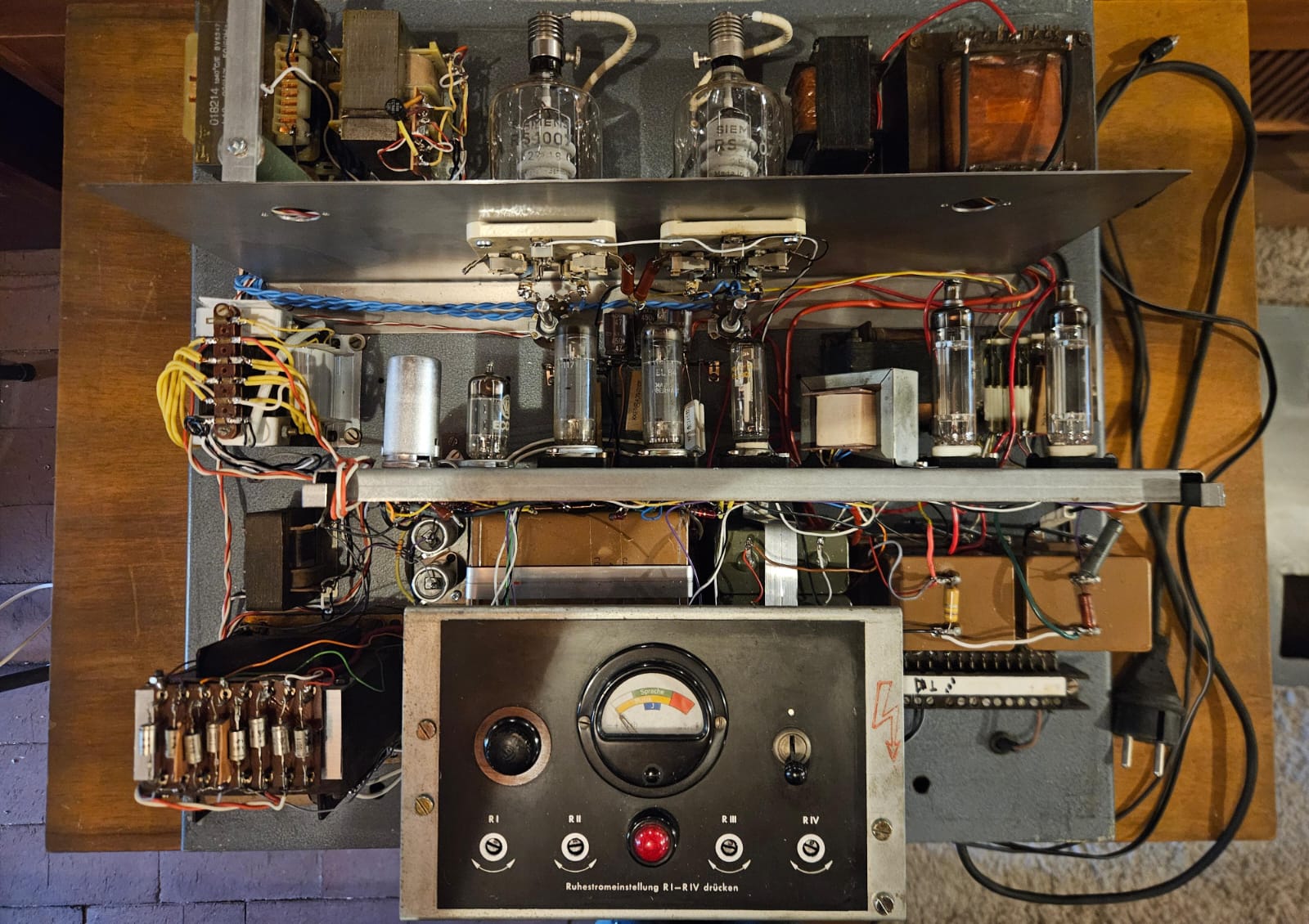

oben die beiden QB 3/300

Zum Vergrößern bitte anklicken.

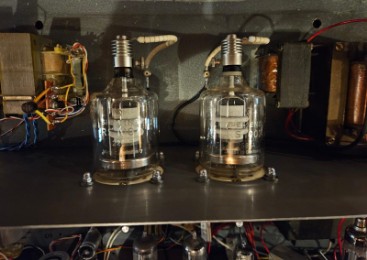

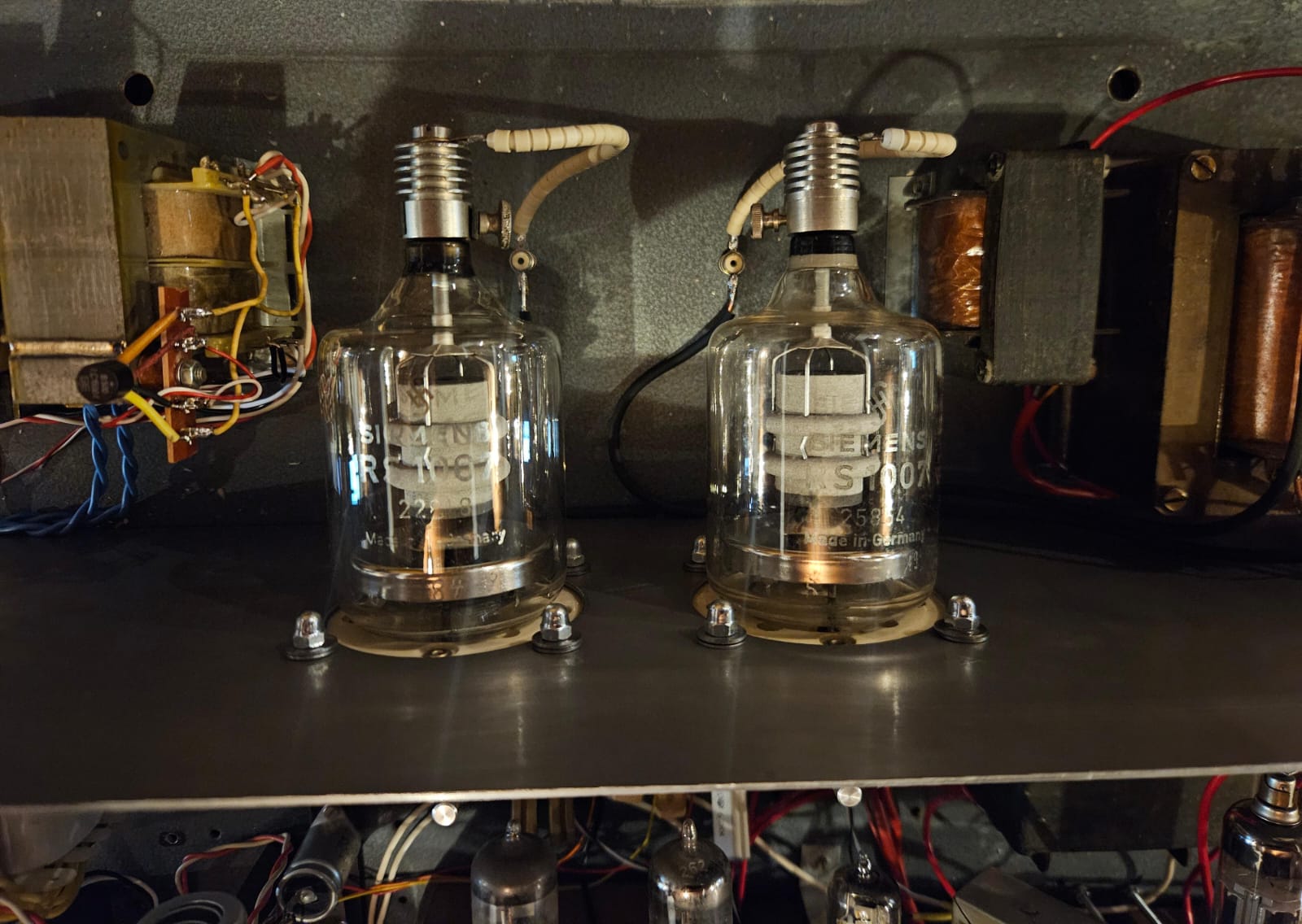

Das eingefügte Fenster als Schauglas für die beiden Endröhren
Der Röhrenplan des Verstärkers

(Zum Vergrößern, das Bild bitte anklicken.)

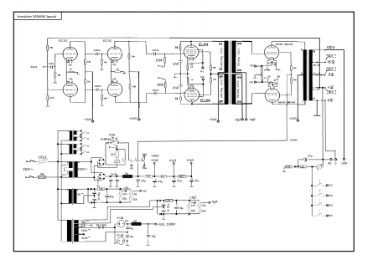

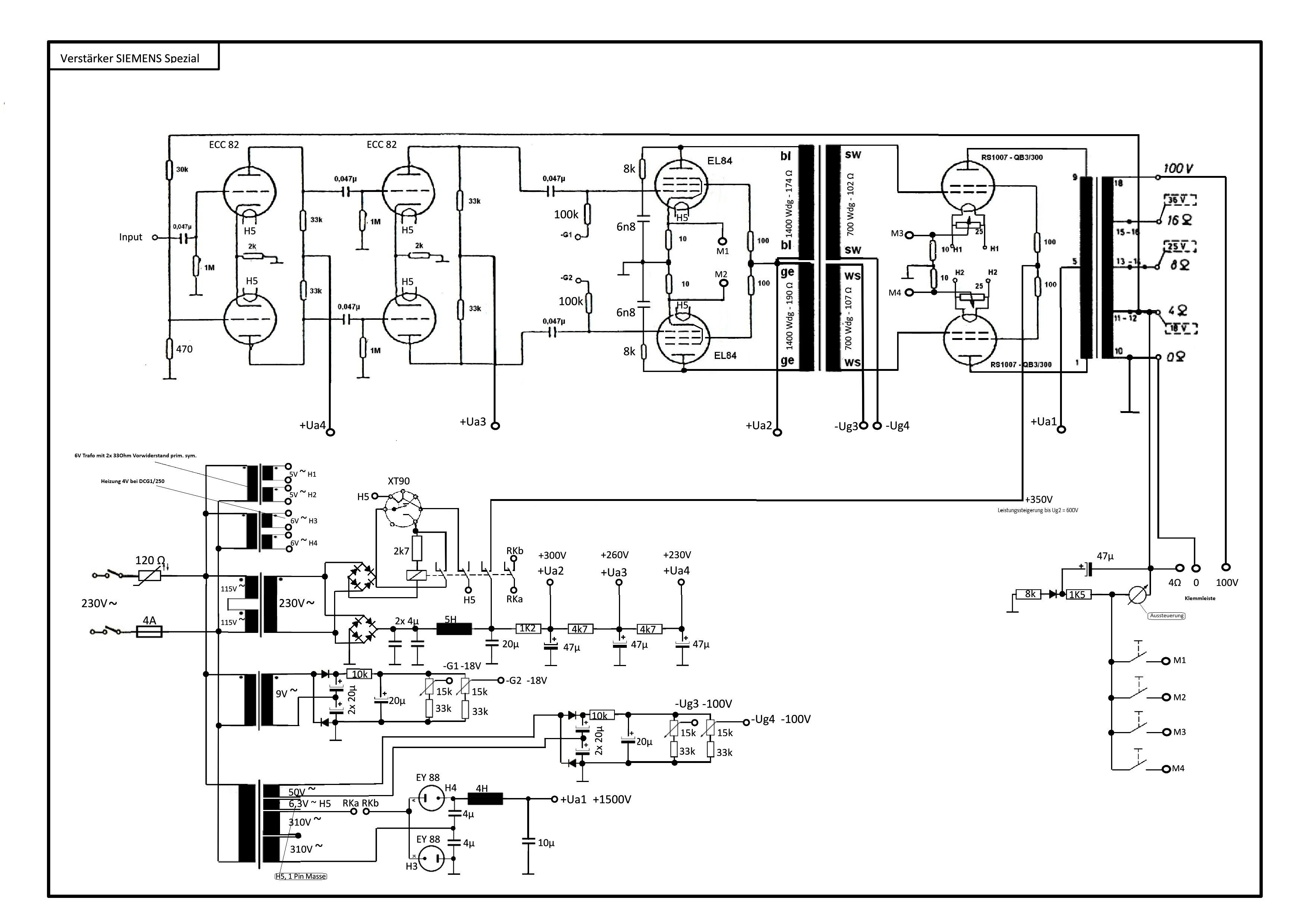

Und hier der zugehörige Schaltplan
Es folgen noch einige Bilder des Verstärkers und des zugehörigen Bedienteils (Vorverstärker mit verschiedenen Eingängen).

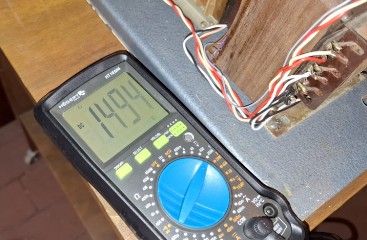

Messung der Anodenspannung

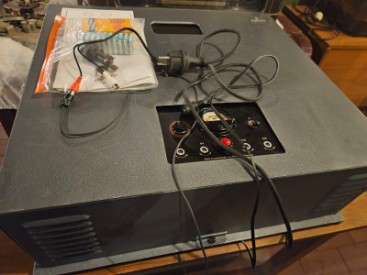

Verstärker mit Broschüren

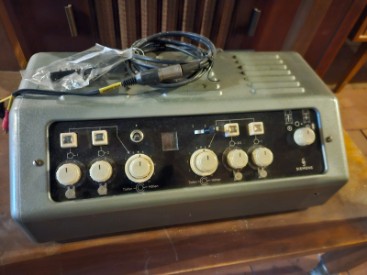

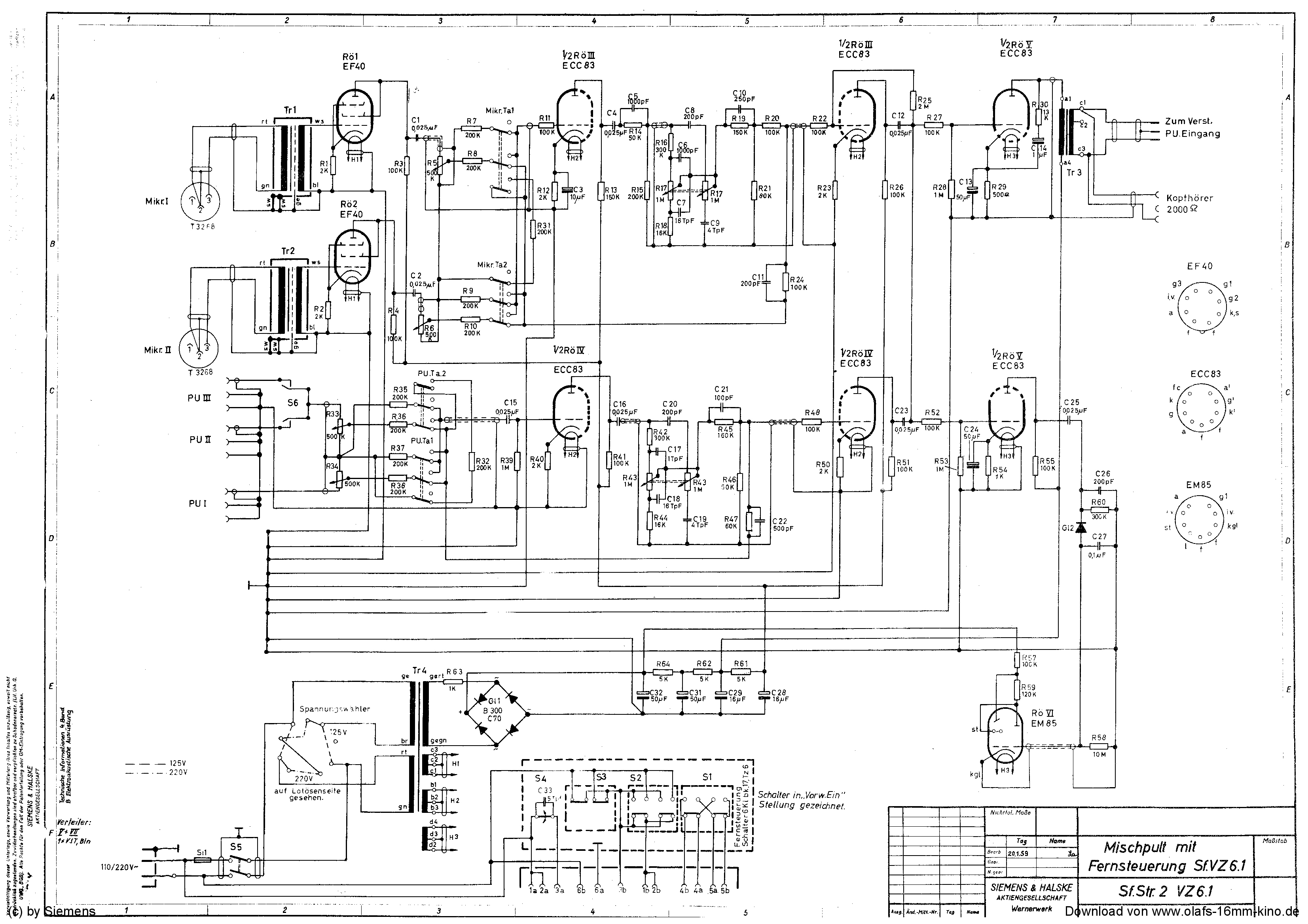

Bedienteil (Vorversärker) SF. VZ 6.1
